La Apple //c, ¡a color! (actualizado)The color Apple //c (updated)

En mi continua aventura con la Apple //c, he tenido muchas satisfacciones, pero una de las cosas que me molestan es el monitor verde. Para leer y trabajar en procesadores de palabras está bien, pero en los juegos, lo mejor de la Apple II, ver todo de un solo tono es a veces desesperante, sobre todo en juegos que tienen un cielo estrellado y a la vez te disparan, no hay distinción entre ellos.

Por esto y más, estuve buscando un monitor a color. Originalmente Apple sacó un modelo específico para la //c, pero es de 14″, muy grande y voluminoso. aparte de eso, es muy difícil de conseguir y a precio de oro. El último que encontré costaba arriba de los $300.

Mis otras opciones fueron conectarlo a una TV, algo poco práctico, y también probé un monitor LCD, sin buenos resultados, pues los monitores nuevos son de formato 16:9, mucho más alargados que el tradicional.

La mejor solución era conseguir un monitor del mismo tamaño, pero a color. En muchos foros pregunté si se le podía adaptar monitores de Macintosh Classic Color, de televisiones Sony, monitores de vigilancia, todos ellos de 9″, pero el tamaño o la circuitería no permitían adaptarlo en la carcasa del original verde.

Por fin hace unas semanas encontré una pantalla LCD de 8.4″ que después de comparar medidas, le quedaba exacta. La compré, y hoy me llegó.

Es un monitor Phillips, muy moderno, pero formato 4:3. Viene en circuito “pelado” sin base o carcasa alguna, lista para ser colocada en algún proyecto. Al conectarse, tiene tres entradas: RGB, AV1 y AV2. Estas dos últimas son clásicas entradas RCA, exactamente lo que necesitaba. trae también un panel con el LED, y botones para prender, seleccionar la entrada y ajustar color, brillo, contraste etc. en el monitor. Incluso maneja volumen, cosa que no necesito ni tiene bocinas integradas.

El primer paso fue probarlo. No venía con fuente de poder, pero es una conexión estándar 12 V, por lo que no fue difícil conseguir adaptador. De ahí, el momento de la verdad: conectarlo a la computadora.

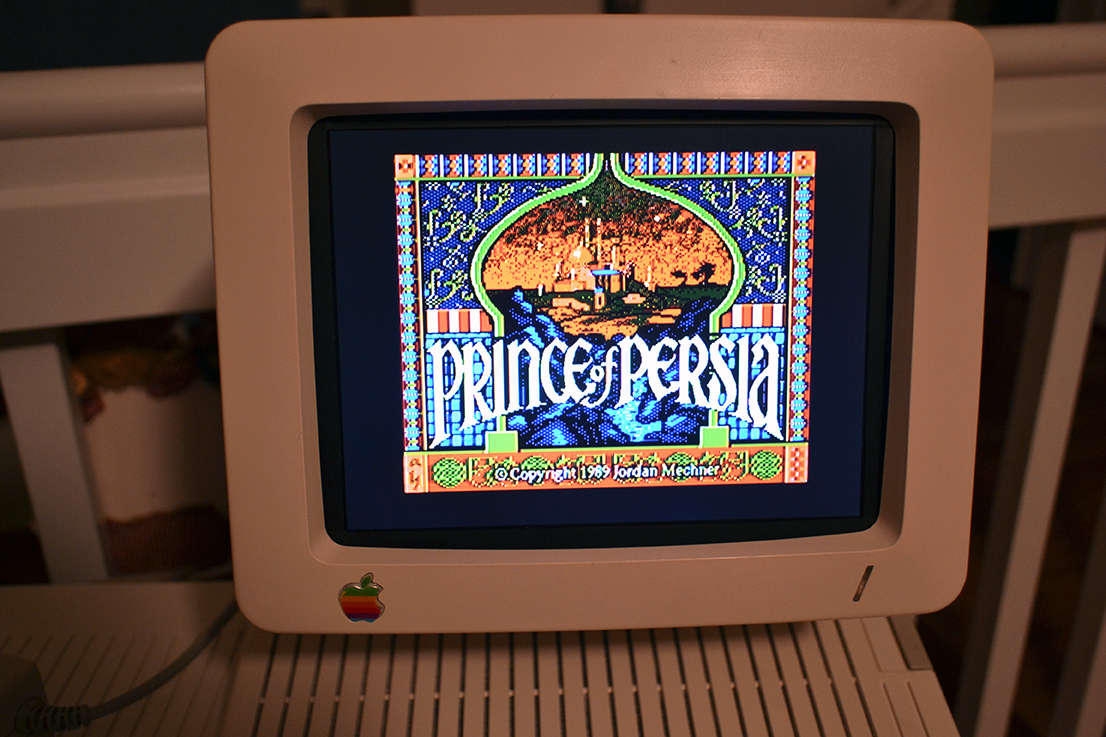

¡Eureka! la prueba fue todo un éxito. Ahora, a ajustar la pantalla a la carcasa original.

Esto requirió varios ajustes, y al final un cartón para sostener en su sitio el monitor, atornillado a los hoyos originales.

Ahora se me presentan varios problemas: el monitor original mantenía la cubierta de plástico unida, al reemplazarla no hay forma de mantener juntas algunas partes, tendré que ideas la forma de añadirle tornillos o como último recurso pegarla. Esto no me gusta pues no hay forma de darle mantenimiento más adelante.

También tengo que idear una forma de ajustar el LED y los controles para ser utilizados por los controles originales del monitor.

Pero eso lo haré un poco más adelante, ¡ahora a disfrutar de mis juegos a color!

Actualización:

Como el monitor ahora no pesa nada, se cae fácilmente del pedestal. Me puse a hacer varios ajustes, entre ellos:

– atornillar el monitor al pedestal, tuve que comprar un tornillo especial pues el original es manufacturado y no encontre alguno que le quedara.

– Posicionar el botón de ajuste de brillo y el de encendido, para o tener dos hoyos a los lados del monitor.

– agregar una entrada de cable de poder directamente a la parte trasera, para que se vea como el original.

– Agregar la entrada RCA a la parte trasera para ser como el original.

Con estos ajustes, conecté el adaptador de corriente dentro de la caja del monitor, y de paso conecté el botón de encendido a éste para que funcione como el original. También reemplacé el LED del monitor con un cable largo para que funcione en la parte frontal del monitor, como el LED original.

En breve subiré fotos.In my continuing adventure with Apple //c, I have had many satisfactions. But one of the things that bother me is the green monitor. To read and work on word processors is fine, but for games, the best of the Apple II, display everything in a single tone is sometimes exasperating, especially in games that have a starry sky while you shoot, there’s no distinction between them.

For this and more, I was looking for a color monitor. Apple originally took out a specific model for the //c, but is 14 “, very big and bulky. Also is very hard to get and they set the price like gold. The last I found cost over $ 300.

My other options were connected to a TV, impractical, and also tried LCD monitor without success, for new monitors are 16:9, much more elongated than the traditional.

The best solution was to get a monitor of the same size, but color. In many forums asked if he could adapt Color Classic Macintosh monitors, Sony televisions or surveillance monitors, all 9 “, but the size or circuitry does not allow to adapt into the housing of the original green monitor.

At last a few weeks ago I found an LCD screen 8.4″ after comparing measurements, it was accurate. I bought it, and today I got.

The screen finally arrived today, it is a Phillips monitor, very modern, but 4:3. Comes in circuit “peeled” without any base or casing, ready to be placed on a project. When connected, has three inputs: RGB, AV1 and AV2. The latter two are classic RCA inputs , exactly what I needed. also brings a panel with LED, and buttons to turn on, select the input and adjust color, brightness, contrast and so on. on the monitor. It even handles volume, which does not need or have integrated speakers.

The first step was to test it. Did not come with power supply, but it uses a standard 12V connection, so it was not difficult to get an adapter. Hence, the moment of truth: connect to the computer.

Eureka! the test was a success. Now, adjust the display to the original casing.

This required several adjustments, and finally a board to hold the monitor in place, screwed to original holes.

Now I have several problems: keeping the original monitor attached plastic cover, to replace no way to hold parts together, I must add ideas the form of screws or glue as a last resort. This I do not like because there is no way to maintain it later.

Also I have to devise a way to adjust the LED and controls to be used by the controls of the monitor.

But I’ll do that a bit later, now enjoy my games to Color!
